Discussione con Ken Yeomans (Keyline design)

Questa e’ una discussione avvenuta nel 2011 tra Ken Yeomans,figlio di P.A.Yeomans che ha sviluppato il metodo di design della linea chiave (Keyline design),e Pietro Zucchetti durante la realizzazione della diga di terra che e’ parte del design della linea chiave effettuato presso l’Az. Agr. L’albero arcobaleno sede dell’Istituto italiano di permacultura.

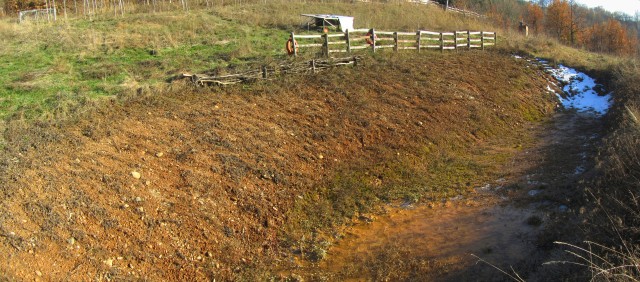

Foto: Gentile concessione dei Brianzorigeni.blogspot.it

1). Qual’e’ la profondita’ minima per una diga (laghetto) per avere un’acqua sana? Nel caso che incontri roccia durante lo scavo.

Non ho mai proggettato dighe di terra (laghetti della lineachiave) meno di 1.8 metri di profondita’. Non c’e’ una profondita’ minima ma perche’ restare bassi quando puoi andare piu’ in profondita’? Se le condizioni del luogo sono limitanti, devi fare il tuo meglio ed andare il piu’ profondo possibile.

Se incontri roccia durante lo scavo, potra’ essere un limite in differenti modi. Puo’ ridurre la terra disponibile per costruire il muro della diga e puo’ essere una superfice dove l’acqua puo’ scappare dalla diga (laghetto).

2). Quale dovrebbe essere l’altezza del muro della diga?

Nel tuo proggetto l’altezza (verticale) della parte interna del muro della diga deve essere di 3 metri.

L’altezza di una diga si misura normalmente dalla base esterna del muro di terra della diga fino alla cresta. Nel tuo caso,questa altezza e’ di 5 metri (verticali).Questo perche’ essendo una diga di livello in pendenza, la base dell’area dello scavo e’ di due metri piu’ alta della base esterna del muro della diga.

Il muro deve avere uno spazio libero dalla linea dell’acqua di mezzo metro.

3). La diga avra’ bisogno di un troppo pieno?

Si,certamente. Il lato sud sarebbe preferibile. Dovra’ essere largo almeno 1,2 metri. Spesso un troppo pieno largo e’ piu’ facile da costruire. Il letto del troppopieno dovra’ essere mezzo metro piu’ basso della cresta del muro di terra della diga dopo che si e’ assestato.

4). La diga avra’ bisogno di una valvola per svuotare la diga,per irrigazione e per la manutenzione della stessa? Capisco che e’ una diga molto piccola.

Si. Per una piccola diga come la tua io consiglio un tubo in PVC di 100 mm di diametro (PVC Lockpipe).

L’unica cosa di cui devi essere sicuro e’ che deve resistere al gelo.

Le piastre baffle possono essere fatte da fogli di PVC. Tutto quello di cui hai bisogno e’ di farci dei buchi da 100mm. Metti il tubo da 100mm dentro le piastre e bloccale con un po’ di silicone o cemento per fermare l’acqua. Il tubo dovra’ essere posizionato sotto il muro da lato a lato e sbucare sul lato sud della diga dove il piede del muro incontra la superfice naturale originaria.

Se il troppo pieno e’ spesso in uso,cerca di usare la valvola sotto il muro per abbassare il livello della diga evitando di avere il troppo pieno troppo spesso bagnato e pieno di fango. Tu non vuoi un troppopieno infangato e scivoloso.

5) Pensi che una swale sulla collina come l’ho proggettata puo’ essere una buona idea per diminuire l’erosione superficiale del suolo infiltrando l’acqua nel sottosuolo?

Le swales non fanno parte del sistema della lineachiave.Ma potresti,se vuoi costruire il canale di raccolta dell’acqua in un tipo di swale che poi finira’ per alimentare la tua diga. Il problema con le swales e’ lo stesso che per i contour banks (barriere sulle curve isometriche).Normalmente,straripano e quando succede la concentrazione del flussso causa dilavamento del suolo.

Puoi assorbire piu’ acqua muovendo il suolo per esempio con una leggera fresatura, oppure usando l’aratro della linea chiave Yeomans plow. Questo aggiunge il beneficio di non avere una concentrazione di flussi d’acqua alti nel paesaggio, cosa che creano le swales.

6). Potresti dirmi le dimensioni del canale di raccolta dell’acqua? Io penso di farlo 1m di larghezza e 0.5m di profondita’.

Se vuoi dire una base di 1 m ed un’altezza sopra il letto del canale di 0.5 m allora va bene, anche se la larghezza del canale puo’ restringersi nei pressi della diga.

Io suggerisco una pendenza del canale di 1 in 300 e di modificare il grado di pendenza in relazione al tuo sito.Mantieniti all’interno della tua recinzione perimetrale.

7). What kind of design for the feeder channels, with angled blade, rotary channel digger or hillside irrigation channel design?

In situazioni ripide come la tua, la forma del canale e’ controllata dal tipo di macchinario che riesci ad usare sul tuo tipo di terreno. Quel macchinario che costruisce la diga,normalmente costruisce anche i canali. Il sistema di irrigazione della linea chiave per terreni collinari e’ limitato a 1,2 metri di larghezza cosi’ lo si puo’ attraversare scavalcandolo a piedi. Chiaramente per irrigare non si deve posizionare la terra sul lato basso del canale oppure crollera’ alla prima irrigazione.

I canali di raccolta dell’acqua non hanno questo limite quindi un canale piu’ largo con un muretto di terra sulla parte bassa del canale andra’ bene.

Considera l’ammonto massimo di pioggia che puoi avere in circa 10 minuti. Il canale con un grado di 1 in 300 defluira’ piu’ lento della velocita’ a passo d’uomo, probabilmente tra 0.5 m ed 1 m al secondo; assicurati che il canale di raccolta dell’acqua riesca a portare il volume d’acqua senza straripare!

Ciao

Ken Yeomans

Keyline design
